引戸引き込み装置外付けクローズタイプ(eck-001)

●引戸用の引き込み装置(クローズ)です。(外付けタイプ)

引戸引き込み装置外付けクローズタイプ(eck-001)

価格:

6,050円 (税込)

色:
購入数:

在庫

在庫あり

返品期限・条件 返品についての詳細はこちら
お客様の声へのリンク レビューはありません
この商品について問い合わせる
友達にメールですすめる

引戸用の引き込み装置です。(外付けタイプ)

●室内用のVレール、Yレール式木製引戸に対応しています。
(※上吊り式引き戸の場合は、戸車の種類で走行抵抗が大きく異なる場合があります。別途ご相談ください。)


●扉が閉まる時、戸尻側に取付けた本体装置が鴨居に取付けた当たり部品を引き込み、閉まりきる約70mm手前からブレーキ機能が働き、 その後最後まで手を添えなくてもゆっくりと自動的に閉まります。


【静 音】
扉がゆっくり静かに閉まるので、強く閉めた時の“バタン”という衝突音が小さく静かです。住宅などでの防音対策に効果的です。


【簡単施工】
約5分で簡単に施工できます。左右の引き勝手がなく、右引き、左引きどちらでも対応できます。


仕 様
●室内用のVレール、Yレール式木製引戸に対応しています。
(※上吊り式引き戸の場合は、戸車の種類で走行抵抗が大きく異なる場合があります。別途ご相談ください。)

●開扉力が700gf以下の扉に使用可能です。
●本体装置取付け後も約1kgf以下の開扉力で開閉できます。

●装置カバー色はシルバー、ゴールドの2色から選択できます。

●20万回の耐久実験をクリアしました。
●使用温度範囲:0℃~40℃



サイズ
本体装置: W32、65×H4、4×D2、34cm
当たり部品: φ12×H1、3cm

付属部品
取付けビス
本体: 呼び径 5×30、 十字穴付きトラスタッピンねじ
当たり部品: 呼び径 4×20、十字穴付きなべタッピンねじ

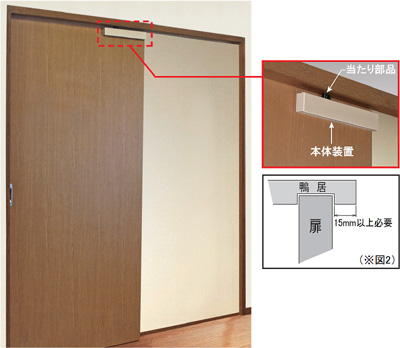

取付け上のご注意(下図参照)
※戸袋式の引戸には使用できません。
※鴨居に幕板が付いている納まりには使用できません。
※鴨居の残り代が15mm以上必要です。(※図2)

扉が閉まる時、戸尻側に取付けた本体装置が鴨居に取付けた当たり部品を引き込み、 閉まりきる約70mm手前からブレーキ機能が働き、 その後最後まで手を添えなくてもゆっくりと自動的に閉まります。
